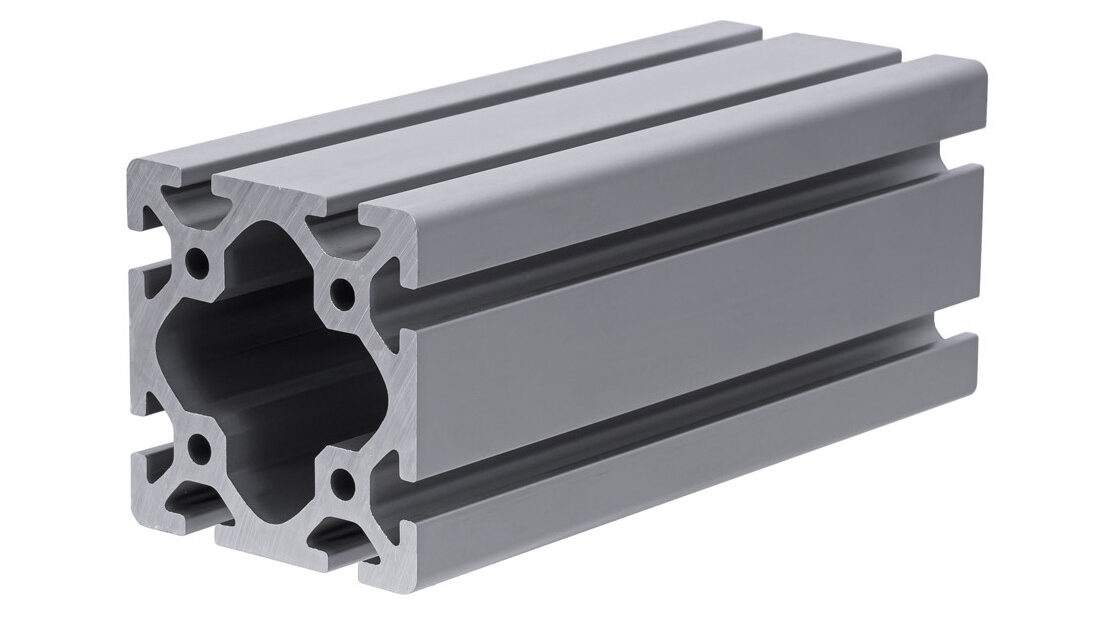

W projektowaniu konstrukcji przemysłowych bardzo szybko przychodzi moment, w którym mniejsze przekroje przestają wystarczać. Profil 40×40 sprawdza się w lekkich zabudowach, 45×45 daje już większą stabilność, ale gdy rama ma utrzymać coś cięższego – silnik, moduł transportowy, duży blat roboczy albo fragment linii technologicznej – zaczyna się szukanie czegoś solidniejszego. I właśnie wtedy naturalnym wyborem staje się profil aluminiowy 80×80. To przekrój, który w praktyce daje wyraźnie odczuwalną różnicę w sztywności. Nie jest jeszcze „ciężką stalową konstrukcją”, ale w świecie systemów aluminiowych wchodzi już w segment poważnych zastosowań.
Co oznacza 80×80 w praktyce?
Parametry techniczne robią wrażenie na papierze – moment bezwładności 187,70 cm⁴ w obu osiach, wskaźnik wytrzymałości 46,92 cm³, masa 7,19 kg/m. Ale ważniejsze jest to, jak ten przekrój zachowuje się w realnej konstrukcji.
Przy większych rozpiętościach rama z 80×80 nie „pracuje” tak jak mniejsze profile. Nie ma efektu lekkiego ugięcia, które widać przy dynamicznym obciążeniu. Konstrukcja jest wyraźnie bardziej stabilna. Dla projektanta oznacza to większy margines bezpieczeństwa i mniejsze ryzyko nieprzewidzianych odkształceń.
Dlatego profil aluminiowy konstrukcyjny 80×80 często pojawia się tam, gdzie rama ma być nośna, a nie tylko pomocnicza.
Ramy maszyn i cięższe stanowiska
W praktyce przemysłowej 80×80 bardzo często trafia do ram maszyn oraz stanowisk montażowych o większej powierzchni. Jeżeli budujesz stół o długości dwóch metrów i wiesz, że stanie na nim kilkaset kilogramów urządzeń, lepiej od razu wybrać przekrój z zapasem.
W takich sytuacjach różnica między 45×45 a 80×80 jest naprawdę widoczna. Konstrukcja jest stabilniejsza, mniej podatna na skręcanie i lepiej znosi obciążenia punktowe.
Co ważne, system rowka 8 mm pozwala nadal korzystać z pełnej modułowości. Można montować prowadnice, kątowniki, płyty adaptacyjne czy systemy transportowe bez wiercenia i spawania.
Automatyka i robotyka
W aplikacjach automatyki stabilność geometrii ma ogromne znaczenie. Jeżeli rama pod robota przemysłowego delikatnie pracuje, przenosi drgania albo minimalnie się odkształca, wpływa to na dokładność całego procesu.
Dlatego w konstrukcjach wsporczych, platformach pod roboty czy modułach pick-and-place coraz częściej stosuje się właśnie profil aluminiowy 80×80. Daje on sztywność, która w wielu projektach okazuje się wystarczająca bez konieczności przechodzenia na stal.
Dodatkowym atutem jest łatwość modyfikacji. W projektach rozwojowych coś zmienia się niemal zawsze – przesunięcie osi, dodanie czujnika, zmiana uchwytu. W systemie aluminiowym wystarczy odkręcić element i zamontować go w innym miejscu.
Konstrukcje przestrzenne i osłony
80×80 dobrze sprawdza się także w większych konstrukcjach przestrzennych – klatkach bezpieczeństwa, obudowach maszyn czy segmentach linii produkcyjnych. Przy odpowiednim usztywnieniu naroży tworzy stabilną ramę, którą można wypełnić panelami, siatką lub płytami kompozytowymi.
Aluminium ma tu jeszcze jedną zaletę – nie koroduje tak jak stal. Anodowana powierzchnia dobrze znosi wilgoć i zmienne warunki środowiskowe. W wielu zakładach oznacza to mniej problemów eksploatacyjnych w dłuższej perspektywie.
Kiedy 80×80 ma sens, a kiedy nie?
Nie każda konstrukcja wymaga tak dużego przekroju. Czasem 40×40 w zupełności wystarczy. Ale jeżeli:
- rozpiętości są większe,
- obciążenia rosną,
- konstrukcja ma być bazą dla cięższych modułów,
- projekt zakłada dalszą rozbudowę,
wtedy zastosowanie przekroju 80×80 jest uzasadnione.
To nie jest profil „na pokaz”. To przekrój wybierany wtedy, gdy konstruktor chce mieć spokój i zapas nośności.
Alternatywa dla stali?
W wielu projektach przemysłowych 80×80 staje się realną alternatywą dla konstrukcji stalowych. Oczywiście stal pozostaje niezastąpiona przy bardzo dużych obciążeniach, ale w średnim segmencie aluminium daje ogromną przewagę – możliwość szybkiego montażu, modyfikacji i rozbudowy bez prac spawalniczych.
Brak naprężeń po spawaniu, powtarzalność elementów i modułowość sprawiają, że konstrukcja może być rozwijana etapami. A w nowoczesnym przemyśle to często ważniejsze niż maksymalna masa własna.
Podsumowanie
Profil aluminiowy 80×80 to przekrój dla konstrukcji, które muszą być stabilne, ale nadal elastyczne projektowo. Sprawdza się w ramach maszyn, stanowiskach montażowych, systemach automatyki oraz większych zabudowach technologicznych.
Dobrze zaprojektowana konstrukcja z tego typu elementów daje spokój eksploatacyjny i możliwość dalszej rozbudowy bez ingerencji w całą strukturę. Właśnie dlatego rozwiązania oparte na systemach takich jak Leanflex są dziś tak często wybierane w projektach przemysłowych.
